ペルトゲージ PELT® Gauge
Multi-Layer Ultrasonic Thickness Gage
非破壊でペイント各層の厚さを
一度に計測します
- 製品にダメージを与えることはなく、非破壊で計測できます。
- ペイント各層の厚さを同時に計測します。
- 最大5層まで計測できます。
- 他の追従を許さない測定再現性(Gage R&R) は自動車メーカーの比較試験で実証済です。
- 母材の材質、厚さに影響されません。
- 鉄・アルミニウムポリマー樹脂・プラスチ ック・グラスファイバー等上のペイント厚さも計測できます。
- 計測値は各層の厚さと合計値を表示します。
- 計測データは、10,000ポイントまで保存できます。(超音波波形を含む)
- ペルトマネージャーソフトウェア添付データ ファイル(超音波波形を含む)は、パソコンへ転送のうえ膜厚の自動計測、再解析、保存、計測値の出力ができます。
PELTゲージ 手動機モデルラインナップ
BYK-μPELT-3
- 多層測定(3層まで)
- あらゆる基材の膜厚測定が可能
- 低エネルギータイプ
高周波、高分解能測定 - 適合トランスデューサ
- BYK-PELT-M
- BBYK-PELT-MB
- BBYK-PELT-40B
- BBYK-PELT-50B
BYK-μPELT-3H
- 多層測定(3層まで)
- 高エネルギータイプ
薄膜、軟化、透過膜等の測定が困難な塗装に対応 - テクスチャーやグリッドブラスト表面の測定に最適
- 測定範囲:最大15mm
- 適合トランスデューサ
- BYK-PELT-M10
- BYK-PELT-0100
- BYK-PELT-20B
BBYK-μPELT-5
- 多層測定(5層まで)
- あらゆる基材の膜厚測定が可能
- 低エネルギータイプ
高周波、高分解能測定 - 適合トランスデューサ
- BYK-PELT-M
- BYK-PELT-MB
- YK-PELT-40B
- BYK-PELT-50B
BYK-μPELT-5+
- μPELT-ts3H 及びμPELT-ts5 の機能を併せ持つ高機能タイプ
- 多層測定(5層まで)
- デュアルパルサー
- 高エネルギーの低エネルギーの切り替えが可能
- 全てのトランスデューサに適合

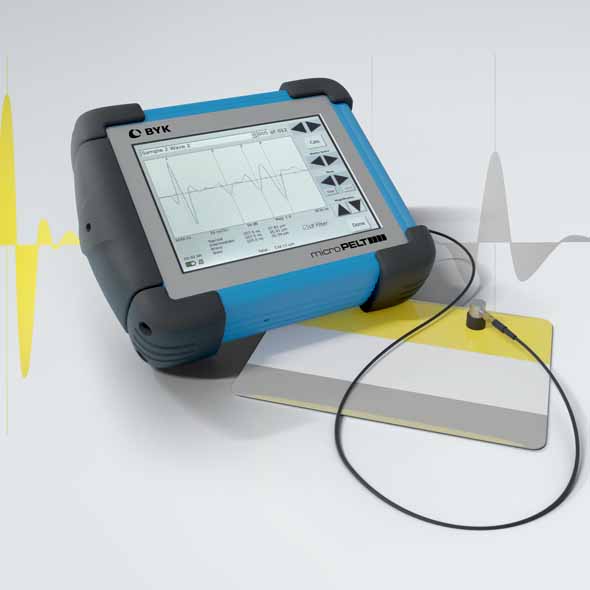

PELT-uPts5
uPELT-ts モデル PELT-uPts5 Gage (Pulse Echo Layer Thickness) は、 米国 Imaginant社製の最新型の高解像度超音波多層膜厚計です。
このハンドヘルド形のuPts5 PELT Gageは各種のコーティングの厚さを正確に再現性良く計測します。そして異なった種類のサブストレート上の層を5層まで計測できます。
各層の厚さは1umの分解能で計測します。
uPts5 PELT Gageは、計測された各測定箇所の超音波波形を表示します。計測された超音波波形から、本機上で直接解析が可能で、 解析に基づき各層の厚さと合計厚さを本機上に表示します。
標準添付のペルトマネージャーソフトウエアーを使用し、データファイルをパソコンへ転送し、膜厚の自動解析処理ならびに計測データの出力が可能です。

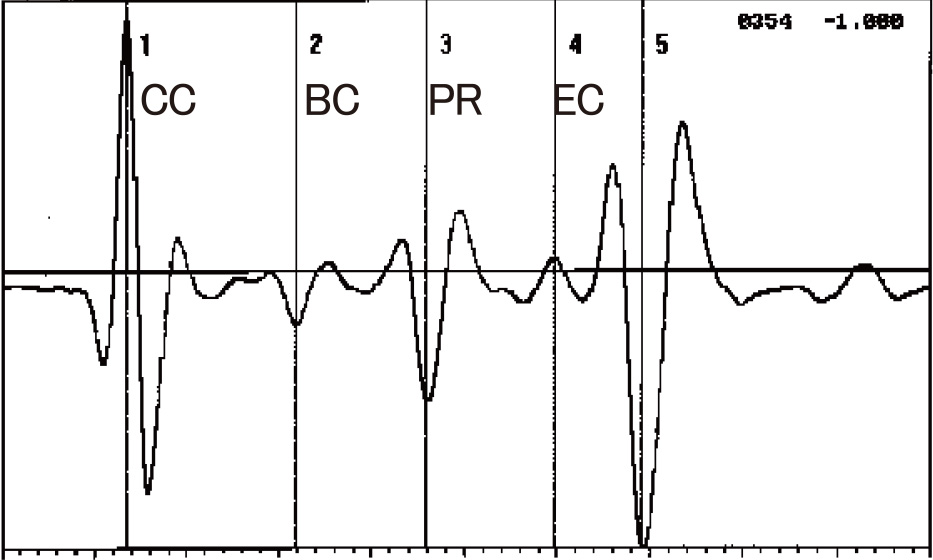

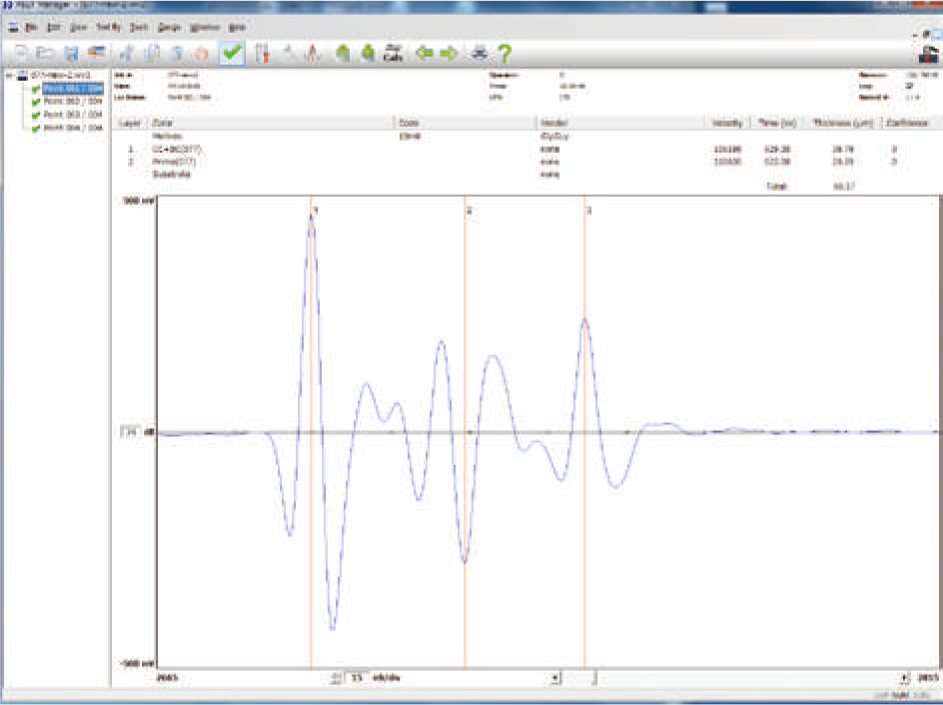

波形表示例
CC: クリヤコート, BC:ベースコート, PR: プライマ, EC: イーコート

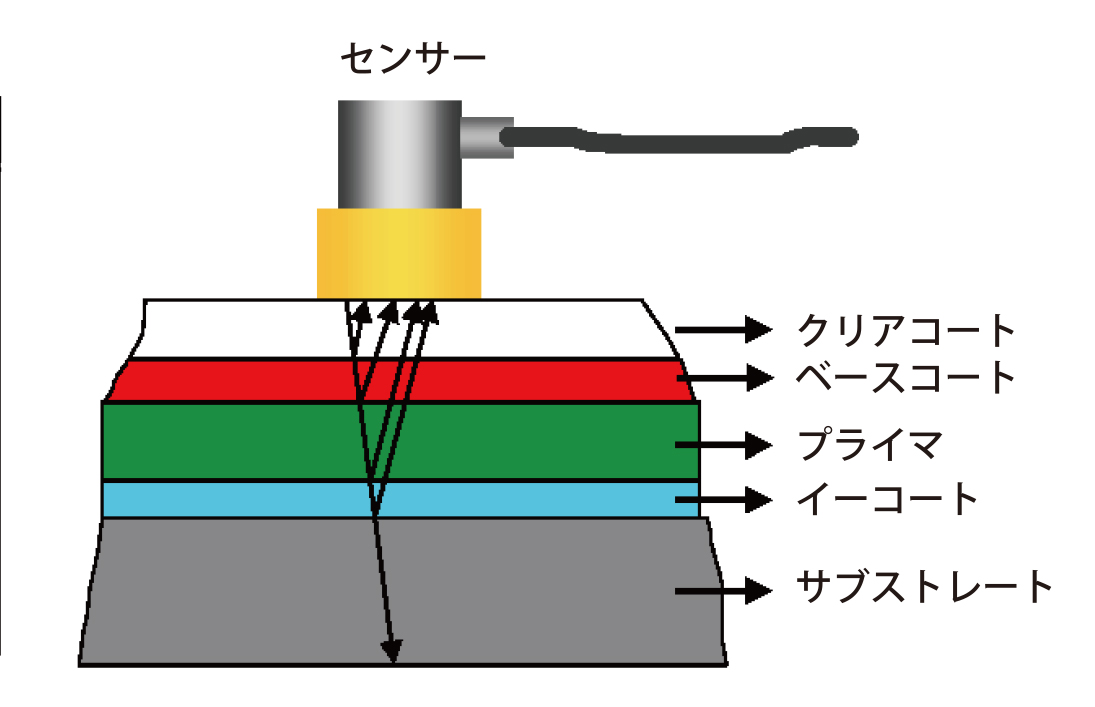

センサー
ペルトマネージャー
μPts5で計測されたデータファイルをパソコン上でデータ処理を行います。
- オートゲージ (New Autogauge2 algorithms)
超音波波形を解析し、各層の膜厚を自動計測します。各層の厚さと合計値を表示します。 - 計測値をMicrosoft Excelで読めるファイル形式で出力します。(TXTファイル)

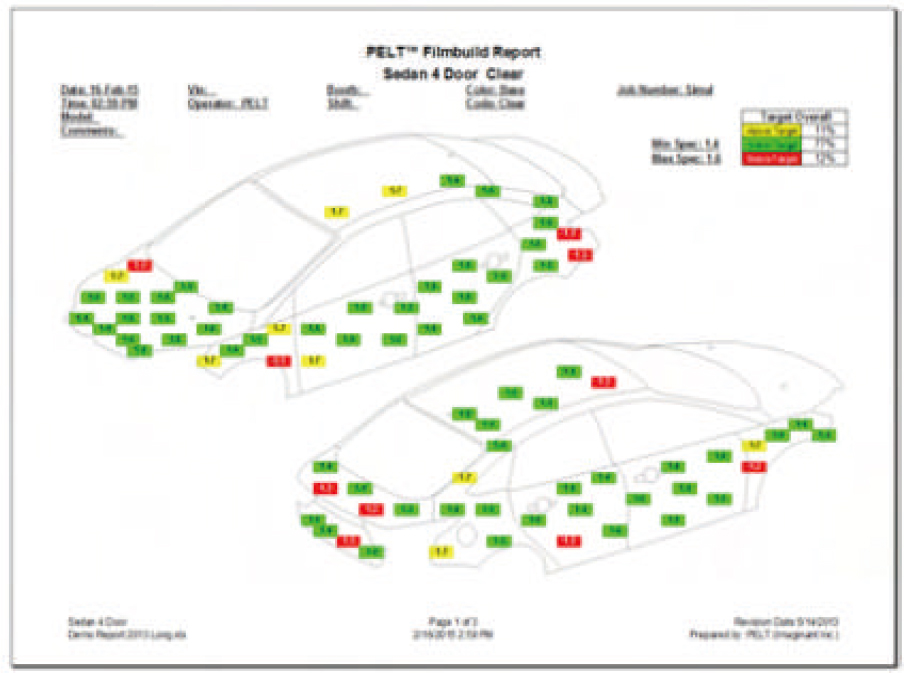

- Film Thickness Data Reporting ユーザーニーズに合わせたリポーティングプログラム(オプション)に厚さデータを転送します。
- キャリブレーションファイルの作成
標準仕様
| 1 | 測定方法 | 超音波パルス反射法 (ASTM E797-95) |
|---|---|---|
| 2 | 計測最大レイヤー(層) | 5レイヤー(層) |
| 3 | 分解能 | 1μm |
| 4 | 精度 | ±1.3μm又は±2%(コーティング厚さ)のどちらか大きい方 |
| 5 | 計測最小厚さ *1 | ミッドコーティング 10μm シングルコーティング 5μm トップコーティング 25μm |
| 6 | 計測最大厚さ | 2mm(標準探触子)、10mm(オプション探触子) |
| 7 | 再現性(% R & R) | 10%以下(有機溶剤系、水溶性系コーティングの場合) |
| 8 | 計測单位 | μm X Mils |
| 9 | 計測面(標準探触子) | 凸面:50.8mm radius以上、凹面:152.4mm radius以上 |
| 10 | データストレージ | 最大10000ポイント |
| 11 | 外形寸法 | 175mm(W)×150mm(H)×55(D)mm |
| 12 | 重量 | 1.18Kg(バッテリーを含む) |
| 13 | 電源及び動作時間 *2 | 3.6V (リチウムイオンバッテリー (4~8H)、 AC100 – 240V 50-60Hz) |
| 14 | 動作環境 | 動作温度:0~40°C、湿度: 80%以下: |
| 15 | ペルトマネージャーラ動作環境 | マイクロソフト Windows 10、7 |
| 16 | 通信仕様 | USB |
- 有機溶剤系、水性、粉体ペイントを用いたコーティングを計測した代表値です。
- バッテリーでの動作時間はバックライトの使用時間により変動します。
機器構成
| 1 | 本体 | 1台 | 6 | 外部パワーサプライ | 1式 |
|---|---|---|---|---|---|
| 2 | ペルトマネージャーソフトウェア | 1式 | 7 | センサーケーブル | 1本 |
| 3 | USBケーブル | 1式 | 8 | マニュアル | 1冊 |
| 4 | バッテリー | 2台 | 9 | 収納ケース | 1式 |
| 5 | バッテリーチャージャー | 1式 |
※仕様・機器構成は予告無く変更する場合があります。
新型トランスデューサーについての詳細はこちらスペアパーツリスト
トランスデューサ
| BYK 部品番号 | 仕様 | |
|---|---|---|

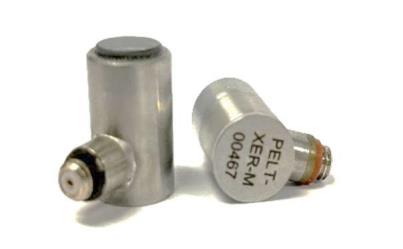

 | BYK-PELT-Transducer M, Gen1, 10-400 μm (94020) | Gen1, スタンダード トランスデューサ 10-400 μm |

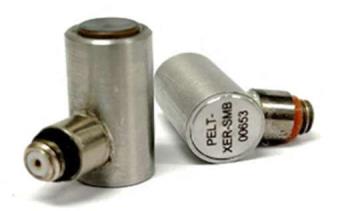

 | BYK-PELT-Transducer SMB, 10-400 μm (94029) | スタンダード小型 トランスデューサ センサ径 6.604mm 10-400 μm |
| BYK-PELT-Transducer M10, 300μm – 5mm (94021) | 低周波 トランスデュ―サ 300μm – 5mm | |

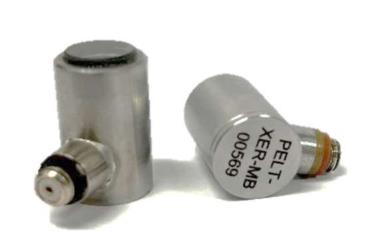

 | BYK-PELT-Transducer MB, 8μm – 400μm (94023) | スタンダード トランスデューサ 8μm – 400μm |
| BYK-PELT-Transducer MC, 8μm – 400μm (94024) | スタンダード トランスデューサ 8μm – 400μm (ロボティック PELT 用) | |

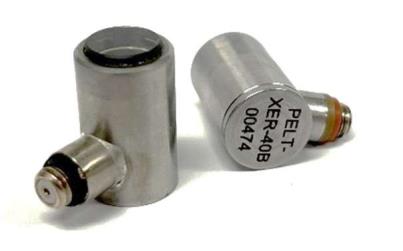

 | BYK-PELT-Transducer 40B, 6μm – 200μm (94025) | 高分解能 トランスデューサ 6μm – 200μm |

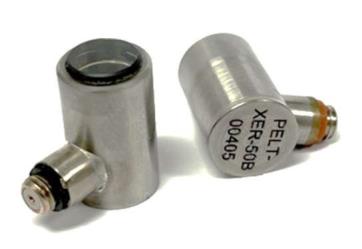

 | BYK-PELT-Transducer 50B, 5μm – 175μm (94026) | 高分解能 トランスデューサ 5μm – 175μm |

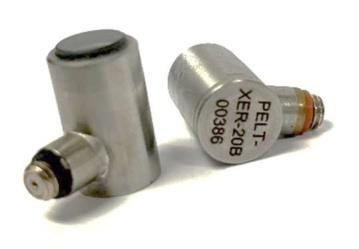

 | BYK-PELT-Transducer 20B, 18μm – 250μm (94030) | 低周波 トランスデューサ 18μm – 250μm |
| YK-PELT-Transducer 0100, 80-400 μm (94028) | 低周波 トランスデューサ 80μm – 400μm |

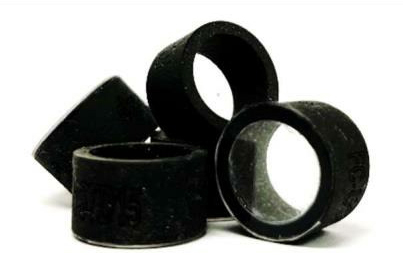

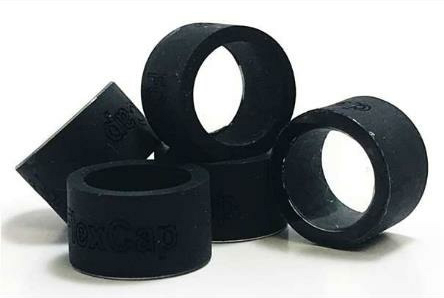

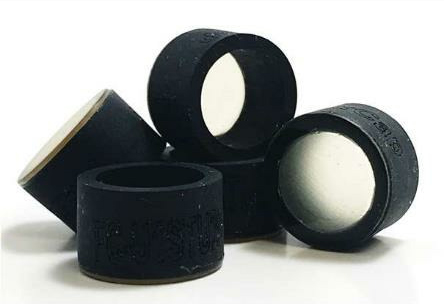

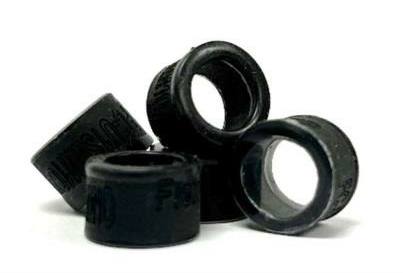

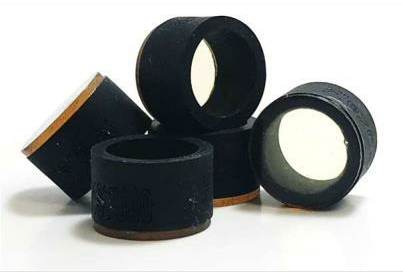

フレックスキャップ(最小発注単位:5 個)
| BYK 部品番号 | 仕様 | |
|---|---|---|
 | BYK-μPELT-FlexCap, 254 microns (94040) | 径 8.636mm 254 μm フレックス キャップ |
 | BYK-μPELT-FlexCap, 508 microns (94041) | 径 8.636mm 508 μm フレックス キャップ |
 | BYK-μPELT-FlexCap, 1016 microns (94042) | 径 8.636mm 1016 μm フレックス キャップ |
 | BYK-μPELT-FlexCap, Small Transducer 254 microns (94045) | 径 8.636mm 254 μm フレックス キャップ |
 | BYK-μPELT-FlexCap, 380 microns (94046) | 径 8.636mm 380 μm フレックス キャップ |

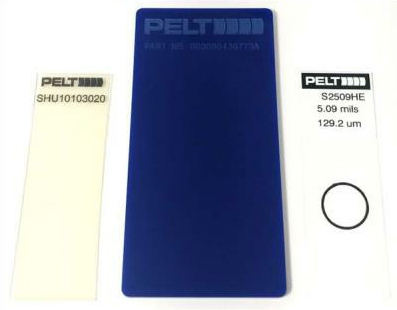

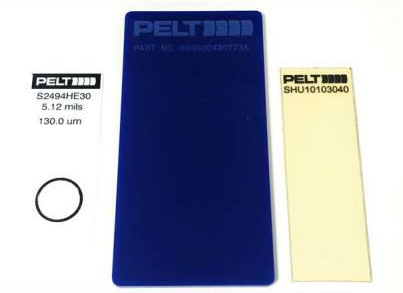

校正用シム
| BYK 部品番号 | 仕様 | |
|---|---|---|
 | BYK-PELT Shim for LE transducers, Cert (94056) | 校正用膜厚スタンダードシム 全てのトランスデューサ用 |
 | BYK-PELT Shim for Transducer M10, Cert (94054) | 校正用膜厚スタンダードシム BYK-PELT-トランスデューサ M10 用 |
 | BYK-PELT Shim Transducer 20B, Cert (94055) | 校正用膜厚スタンダードシム BYK-PELT-トランスデューサ 20B 用 |
