spectro2profiler
色と表面状態の均一性を達成するための
革新的な表面測定装置
視覚的評価では、3つのパラメーターすべてを考慮し、総合的な判断を下します。
これまで、粒子または表面構造は、視覚的に、または高度な顕微鏡でしか判断できませんでした。

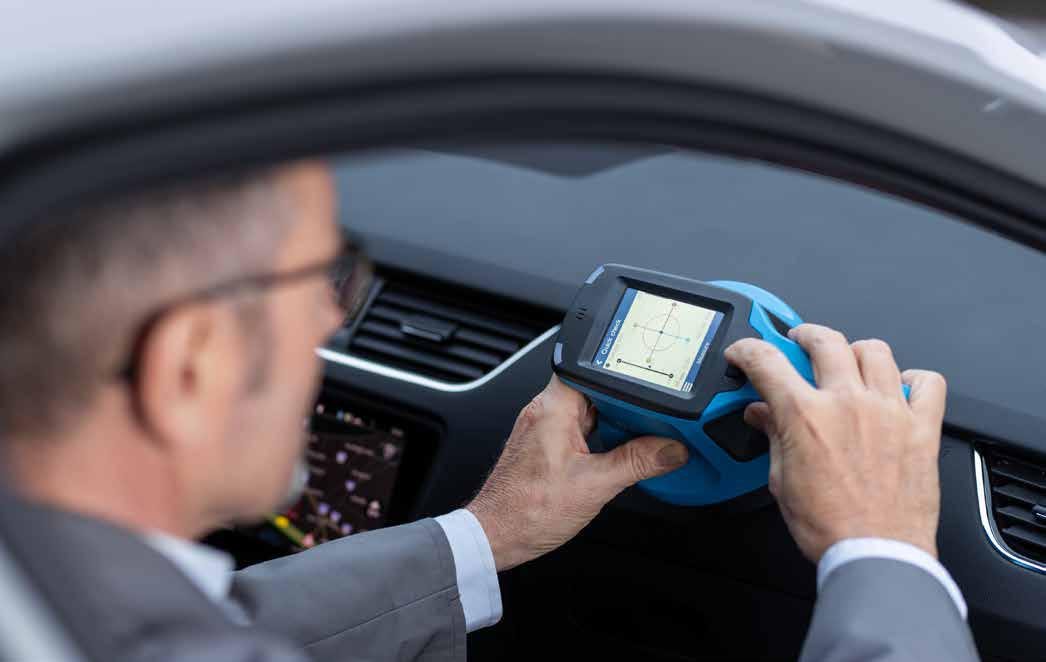

新しく革新的なspectro2profilerでは総合的な視覚的判断のように、強固でポータブルな装置で3つのパラメーター全てを同時に測定します。
見たままの色を測定します

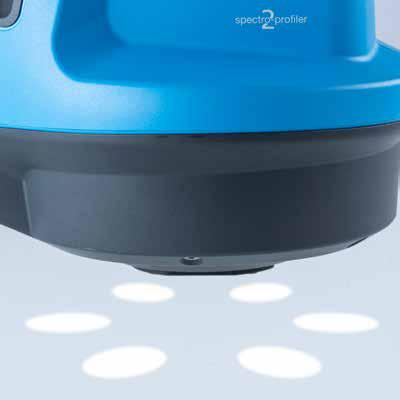

spectro2profilerは、視野角45°/0° の環状照明を使用します。
実績のある革新的なBYKによるLED技術は、卓越した性能を保証します。
短期、長期、および温度の安定性は、業界で比類のないものです。
均一な照明を備えた特大の測定スポットにより、再現性の高い測定値が保証されます。
すべてが最高の精度と機器間合意をすべて確保し、デジタルスタンダードの使用を可能にします。
これは、グローバ ルカラーマネジメントの鍵となります。
見たままの質感と光沢を測定します

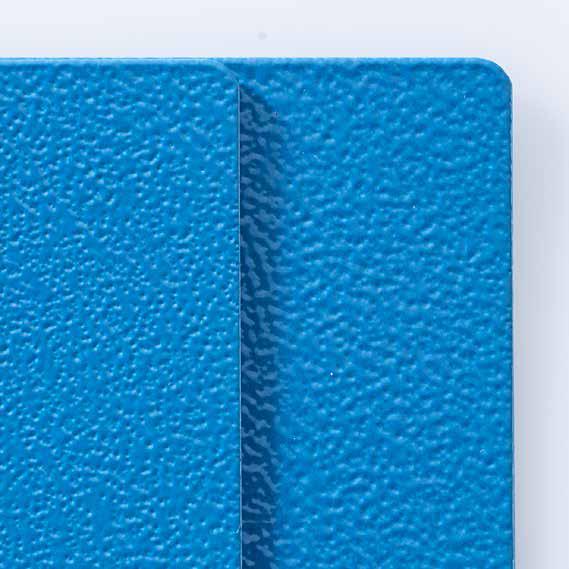

デザインには限界がありません。
製品の見た目やフィーリングは、色、光沢、表面仕上げによって決まります。
ファッションのトレンド、アプリケーション、製品サイズに応じて、さまざまな質感は非常に細かいものから粗いもの、幾何学的なものから革のような木目までさまざまです。
新3D – 質感解析

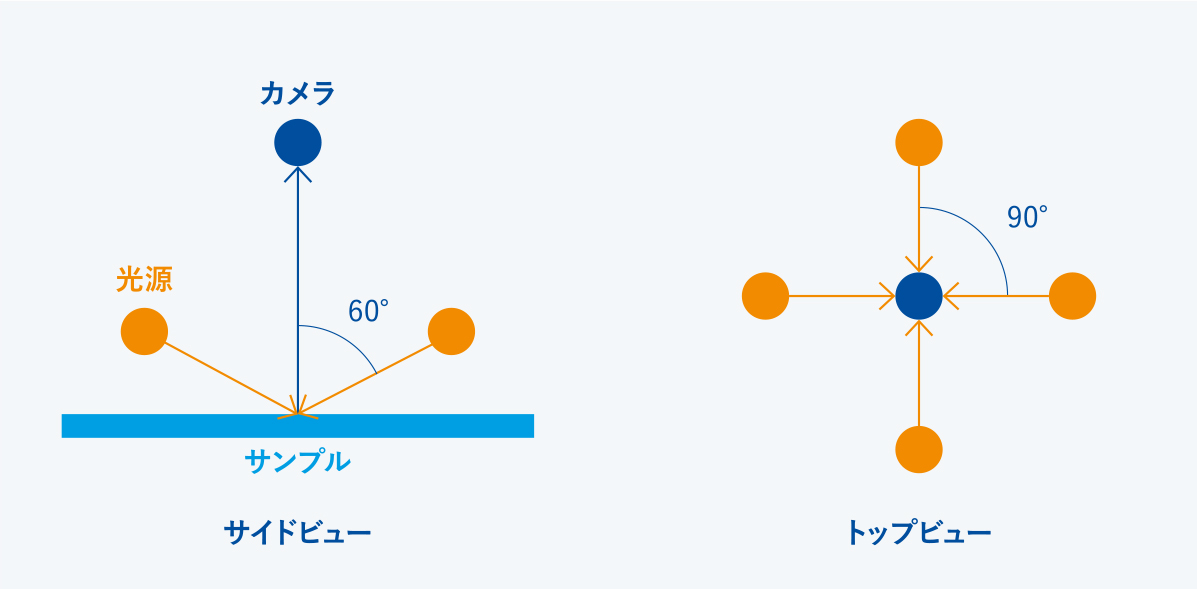

spectro2profilerは、異なる照明方向で複数の画像を取得して、表面の曲率を推測します。

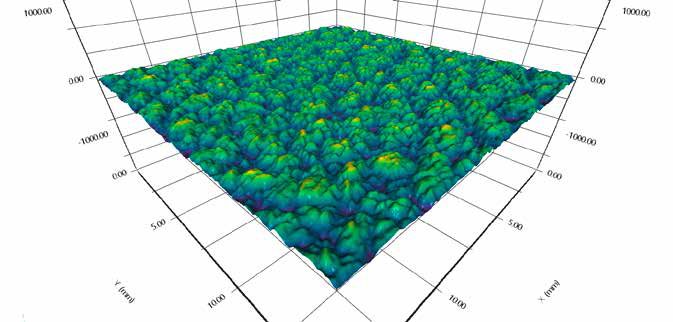

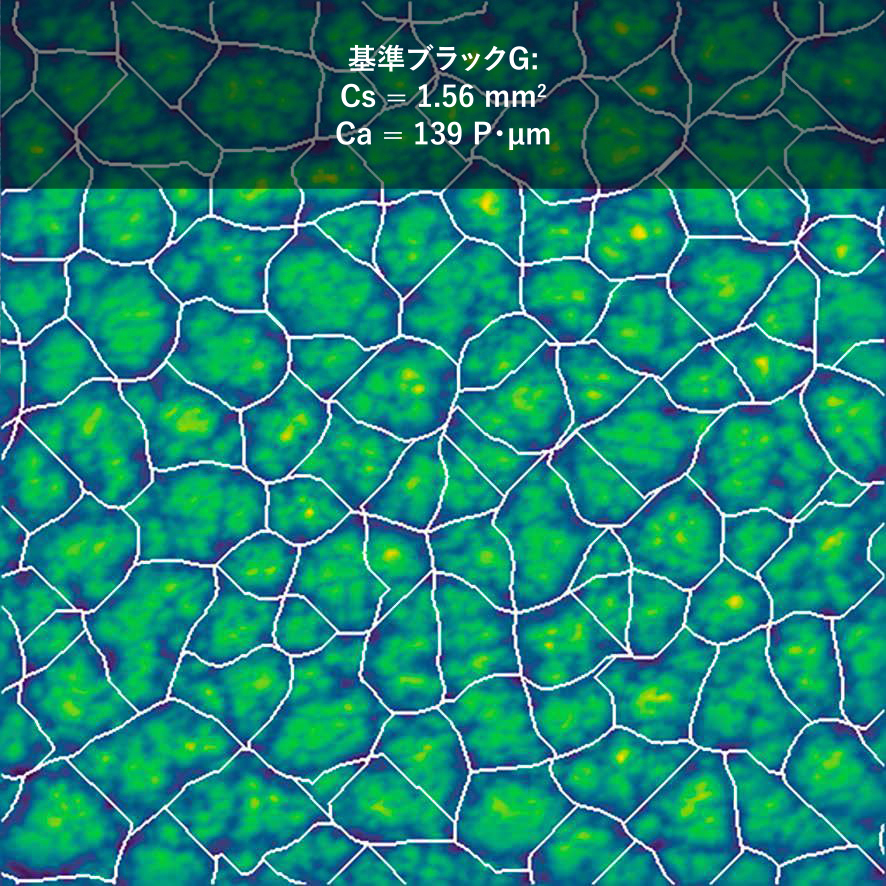

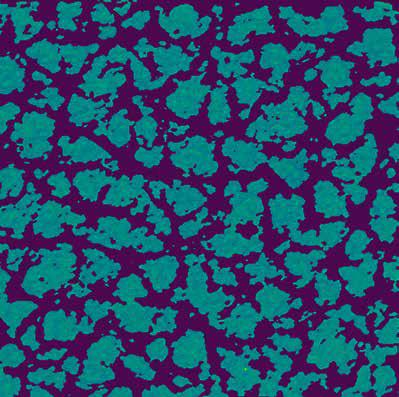

曲率に基づいて、表面の高さマップが計算され、ウォーターシェイド解析を使用して、セルサイズ(mm2)および知覚セル振幅(P-μm)の客観的な測定値が得られます。
伝統的な光沢から、2D反射率へ

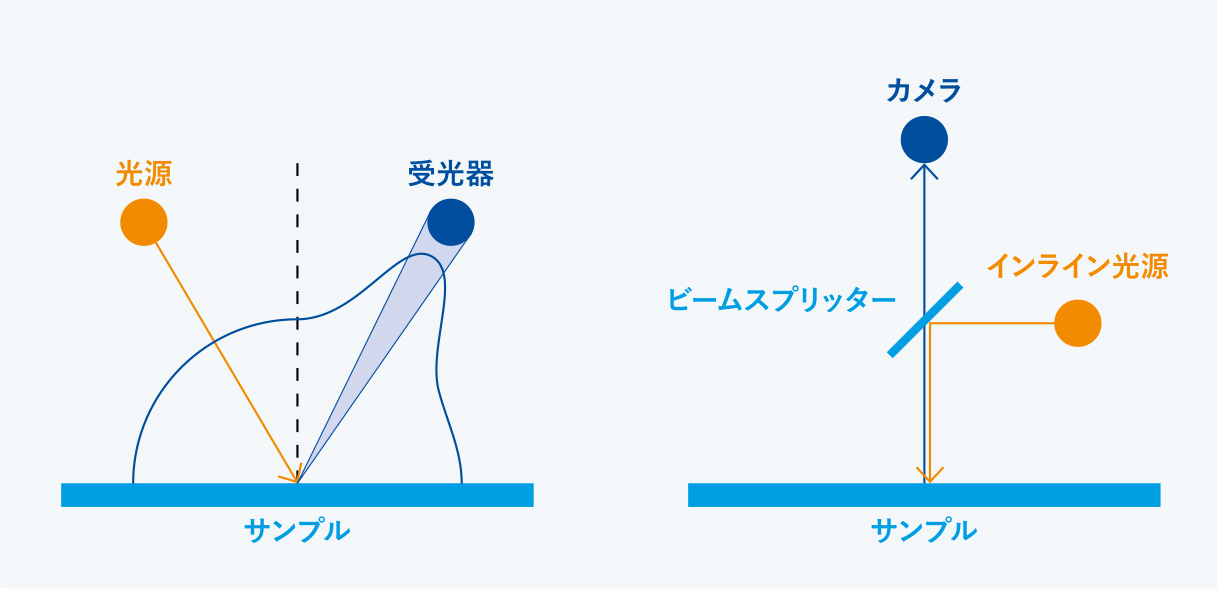

従来、反射挙動は光沢測定によって評価されていましたが、これは鏡面反射方向に反射し、定義された開口内で検出された光の総量です。
従来のデータと比較するために、spectro2profilerは国際規格に従って60°光沢も測定します。
新しいspectro2profilerは、サンプル表面の反射率を2Dカメラにより測定します。

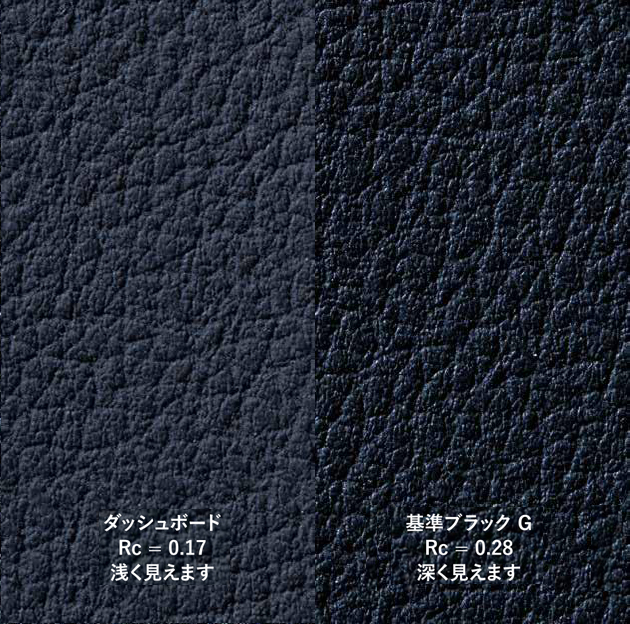

革のような表面の深さ方向の知覚は、丘や谷の反射挙動に依存します。
2D反射率の測定値は3Dイメージデータと共に連動して、丘と谷の反射が分離されます。
新しい測定パラメータである反射率コントラストは、射出成形部品またはスラッシュ成形部品の製造品質管理に最適な測定です。
色の管理に加えて全体的な均一感は、知覚される深さだけでなく客観的に粒子サイズをコントロールすることによってのみ達成できます。
smart-chartソフトウェア
スマートスタンダードマネジメント
スマートチャートには、色、光沢、および質感パラメーターに基づいて合格/不合格の許容範囲を定義できる強力なスタンダード管理機能が含まれています。
色、光沢、および許容誤差のある2D/3Dスケールは、同じモジュールで管理できます。
色差式CIELAB ΔEや、視覚的な相関の研究に基づいた重み付き色差式が使用出来ます。
さまざまな質感タイプを分析するために、革のような粗いペイントと細かいテクスチャの3つのアプリケーションを選択できます。

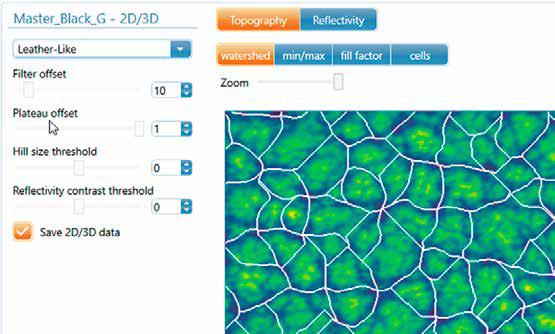

適切な設定を定義するために、使いやすいように色分けされた画像が表示されます。
色、光沢、および許容範囲のある3Dデータを含むデジタルスタンダードは、グローバルサプライチェーン間で世界的に共有できます。
スマートデータ解析

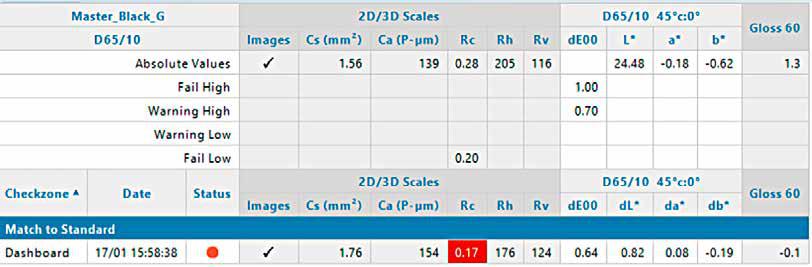

色、光沢、2D/3D構造の結果は、データテーブルと、規格外のサンプルを強調するさまざまなグラフに同時に表示されます。
色分析のために、異なる光源や色方程式などの測定条件、またはCIELAB散布図、折れ線グラフ、スペクトル曲線などの異なるデータグラフを簡単に表示する事が出来ます。

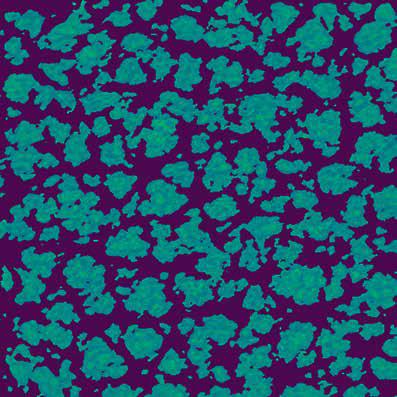

2D/3D分析は、色分けされた画像でサポートされており、測定データを視覚化して解釈を容易にします。
スマートチャートは動的な印刷レイアウトを提供し、独自のレポートを作成できます。
データと画像を含むスマートチャートプロジェクトを転送することにより、データを簡単に共有できます。
カラータッチディスプレイ

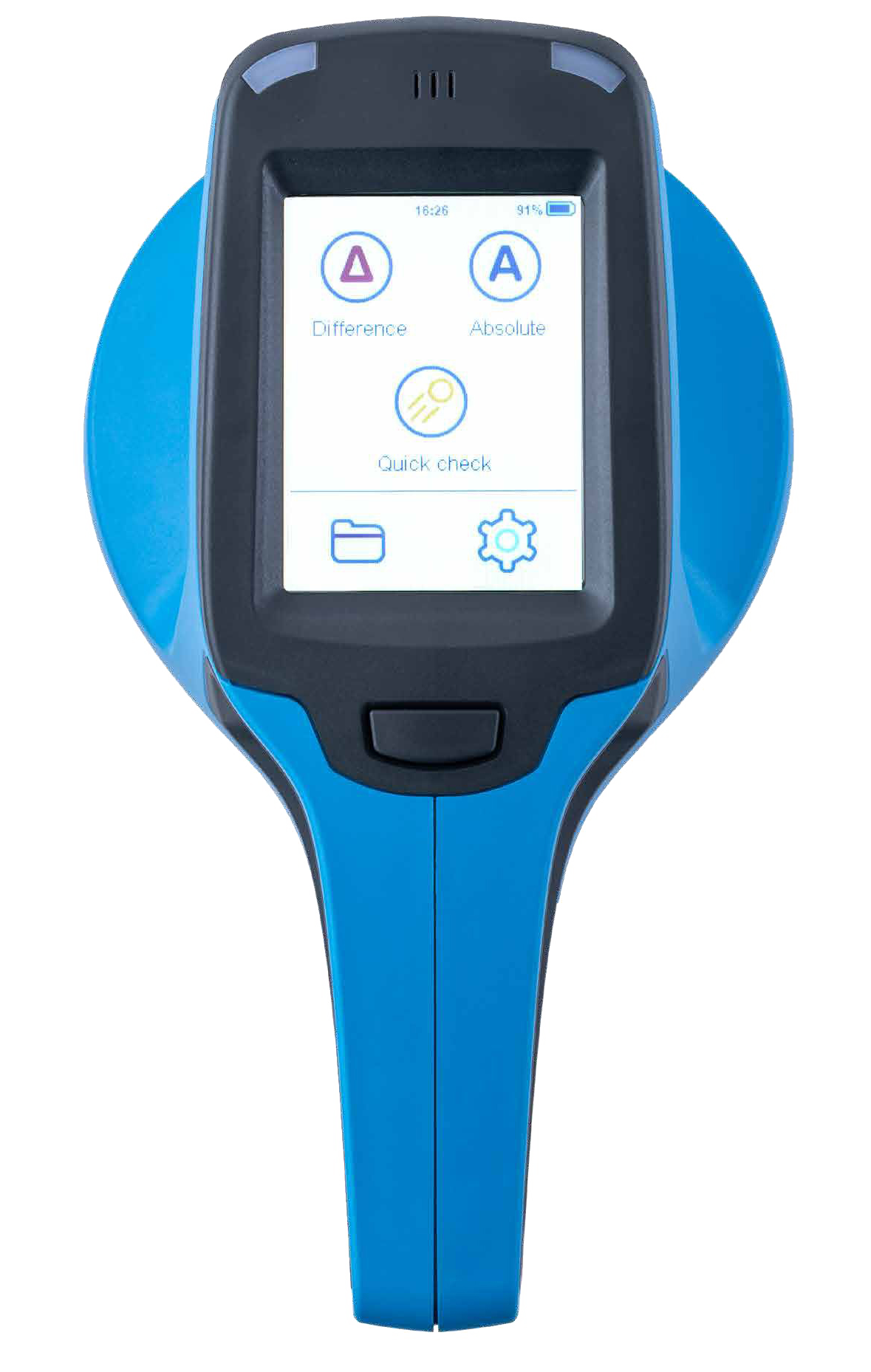

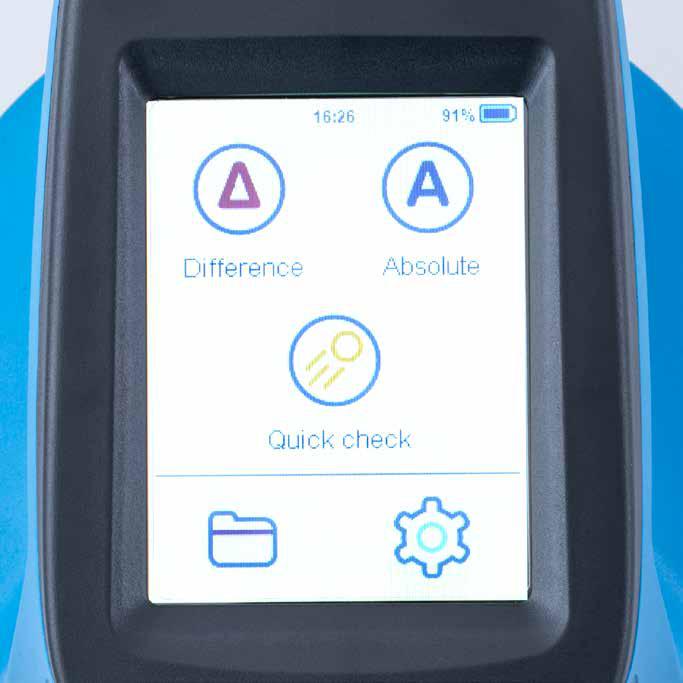

spectro2profilerは、使いやすいように3.5インチの大きなカラータッチスクリーンが装備されています。
データテーブルとカラフルなグラフを備えたアイコンベースのメニューにより、直感的な操作が可能になります。
スマートフォンのように、指でタッチまたはスワイプできます。
手袋を着用していても機能します!
ライブプレビューと信頼性のあるポジショニング

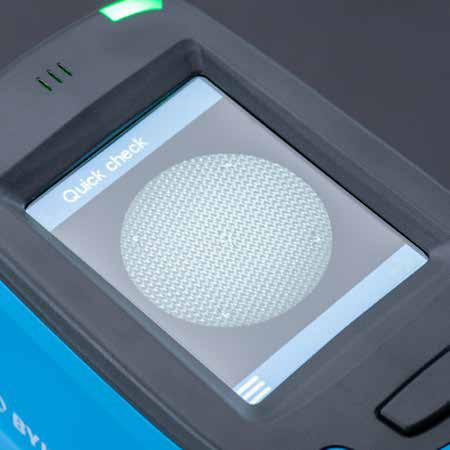

内蔵カメラは、測定スポットのライブプレビューを表示します。
これにより、欠陥や傷に関す測定エラーを防ぎます。
装置を傾けると、画像の影が認識できます。
spectro2profilerの底板にある4つのゴム製ピンは、平らなサンプルや湾曲したサンプルでの安定した位置決めを保証します−最高のセキュリティが保証されます!
キャリブレーション 自動リマインダー

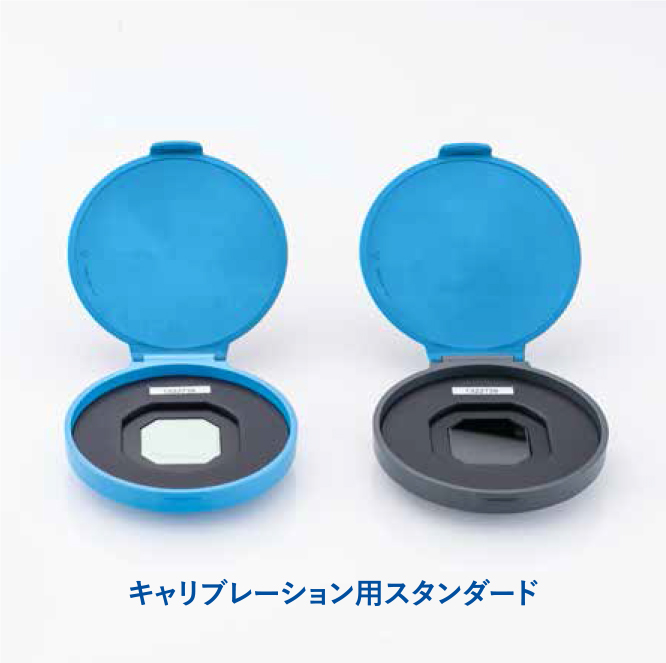

spectro2profilerの長期安定キャリブレーションは、付属の色と光沢のスタンダードでチェックする事が出来ます。
値が許容差範囲外の場合、装置は自動的にスタンダードに合わせてキャリブレーションを行います。
測定部の保護

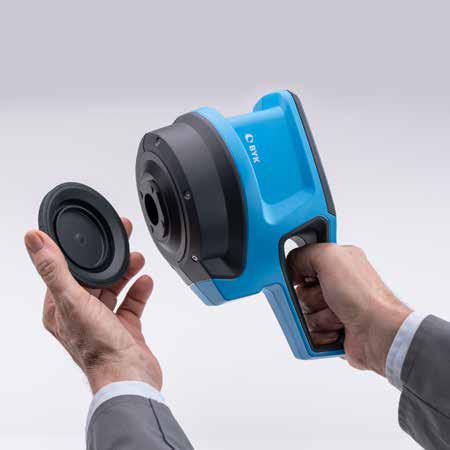

保護キャップは、光学部品の汚れを防ぎます。
測定開口部に簡単にスナップし、マグネットでしっかりと固定されます。
高速充電機能付き長寿命バッテリー
spectro2profilerは、1回の充電で最大1000回の測定が可能なスマートバッテリーパックが装備されています。
装置の充電は非常にフレキシブルです。

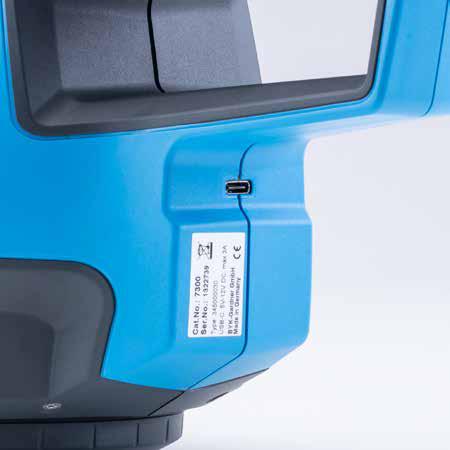

外部電源を使用するか、USB-Cポート経由で装置をPCに接続するだけで、データ転送中に高速充電できます。
測色
| ジオメトリ | 45°c:0° |
|---|---|
| 測定口径 | 直径25mm |
| スペクトラルレンジ | 400-700nm、分解能10nm |
| 繰り返し性1 | 0.01 dE94(白色タイル10回連続測定) |
| 再現性1 | 0.1 dE94(BCRAタイル12枚の平均) |
| カラーシステム | CIELab/Ch, Lab(h), XYZ, Yxy |
| 色差インデックス | ΔE*, ΔE(h), ΔE94, ΔECMC, ΔE99, ΔE2000, YIE313, YID1925, WIE313, WICIE, WIBerger, 隠ぺい率、メタメリズムグレースケール |
| 光源 | A,C,D50, D55, D65, D75, F2, F6, F7, F8, F10, F11, UL30 |
| 視野角度 | 2,10° |
光沢
| 測定口径 | 25×15mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 測定レンジ |
|
一般データ
| メモリ | 3000サンプル イメージ付き 10000サンプル イメージ無し |
|---|---|
| 言語 | 英語、ドイツ語、フランス語、イタリア語、スペイン語、ロシア語、日本語、中国語 |
| 寸法(L×W×H) | 150×240×155 mm (5.9×9.5×6.1 in) |
| 重量 | 1530g(3.37 lbs) |
| インターフェイス | USBタイプC(USB3.1) |
| バッテリー | 7.2V,2350 mAh, 16.92 Wh |
| 装置 | 入力:5 V-12 V DC, max.3.0 A |
| 電源 | 入力:100-240VAC,50-60 Hz, max.1 A 出力:5VDC, max.2.1A |
| 温度レンジ | 操作環境: 10°C ~ 40°C (50°F ~ 104°F) 保存環境: 0°C~60°C (32°F~140°F) |
| 相对湿度 | 35°Cにおいて85%以下(95 °F)結露無し |
| 操作高度 | 2000m以下/6561フィート以下 |
3D ストラクチャ(Cs, Ca)
| 測定口径 | 15×15mm |
|---|---|
| 測定レンジ | Cs: 0-255 mm2,Ca:2μm-2mm (知覚寸法) |
| 空間解像度 | 60μm |
| 高さ解像度 | 1-2μm |
| 繰り返し性1 | 2%(ストラクチャー基準スタンダード10回測定) |
| 再現性1 | 5%(ストラクチャー基準スタンダードにて) |
2D 反射率(R)
| 測定口径 | 15×15mm |
|---|---|
| 測定レンジ | 0-500,000 0-2500 技術パフォーマンス 保証 |
| 空間解像度 | 60μm |
| 繰り返し性1 | 0.5%(ストラクチャー基準スタンダード10回測定) |
| 再現性1 | 1.0%(ストラクチャー基準スタンダードにて) |
| 2D反射率結果 | 3D 形状結果 | |||
|---|---|---|---|---|
| レザー調シボ | R | 平均反射率 | Cn | セルの数(個数) |
| Rh | 丘反射率 | Cs | セルサイズ平均(mm2) | |
| Rv | 谷反射率 | Ca | セル振幅平均(P-μm)* | |
| Rc | 反射コントラスト | Hs | 丘サイズ平均(mm2) | |
| F% | フィルファクター | |||
| 粗い塗料 | Cn | セルの数(個数 | ||
| Cs | セルサイズ平均(mm2) | |||
| Ca | セル振幅平均(P-μm)* | |||
| CaMin | 最小セルサイズ(mm2) | |||
| CsMax | 最大セルサイズ(mm2) | |||
| CsDev | セルサイズ偏差 | |||
| 細かいテクスチャー | R | 平均反射率 | μPd | マイクロピーク距離平均(μm) |
| μRc | マイクロ反射コントラスト | μA | マイクロローカル振幅 平均(P-μm)* | |
1 標準偏差
* P-μm = 知覚高さ

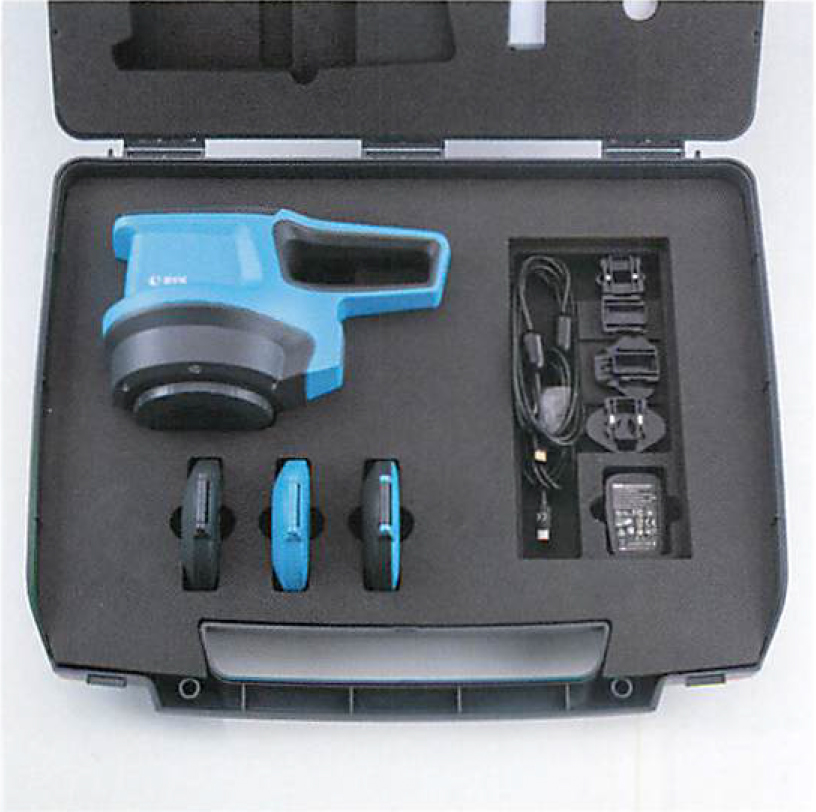

標準付属品
- spectro2profiler
- 白色キャリブレーションスタンダード
- カラー及び光沢テストスタンダード
- 校正証明書
- 2ライセンス付smart-chartソフトウェア
- データ転送用USBケーブル
- 高速充電USBケーブルタイプC/C
- 外部電源(タイプ A/C/G/1)
- 保護キャップ
- 操作マニュアル
- キャリングケース
